モネル 400 バーの微細構造に対する溶接の影響は何ですか?

モネル 400 バーのサプライヤーとして、私はこの注目すべき合金の多様な用途と独特の特性を直接目撃してきました。ニッケル銅合金であるモネル 400 は、優れた耐食性、高強度、良好な延性で知られています。海洋、化学処理、石油・ガスなどのさまざまな産業で幅広く使用されています。モネル 400 バーの性能に大きな影響を与える重要なプロセスの 1 つは溶接です。このブログ投稿では、モネル 400 バーの微細構造に対する溶接の影響を詳しく調べ、これらの変化が合金の特性にどのような影響を与えるかを探っていきます。

モネル 400 バーについて

溶接の効果について説明する前に、モネル 400 の組成と特性を簡単に確認してみましょう。この合金には通常、約 63% のニッケルと 28 ～ 34% の銅が含まれており、さらに少量の鉄、マンガン、炭素、シリコンが含まれています。ニッケル含有量が高いため、海水、フッ酸、アルカリなど幅広い環境下で優れた耐食性を発揮します。銅の含有量により合金の強度と延性が向上し、さまざまな成形や機械加工に適しています。

モネル 400 バーは、耐食性と機械的強度が重要な用途によく使用されます。たとえば、海水腐食に対する耐性により、プロペラ シャフト、ポンプ シャフト、バルブ部品などの海洋用途に使用されています。化学処理業界では、モネル 400 バーはフッ化水素酸、苛性アルカリ、その他の腐食性化学物質を扱う装置で使用されています。

モネル 400 バーの溶接プロセス

モネル 400 バーの接合には、ガス タングステン アーク溶接 (GTAW)、ガスメタル アーク溶接 (GMAW)、シールド メタル アーク溶接 (SMAW)、サブマージ アーク溶接 (SAW) など、いくつかの溶接プロセスが使用できます。各プロセスには長所と短所があり、溶接プロセスの選択は、バーの厚さ、接合部の設計、必要な溶接品質などのさまざまな要因によって決まります。

GTAW は、溶接プロセスを優れた制御で実現し、歪みを最小限に抑えた高品質の溶接を実現できるため、モネル 400 バーの溶接によく選ばれています。このプロセスでは、消耗品ではないタングステン電極を使用して電極とワークピースの間にアークを生成し、溶接領域を酸化から保護するためにシールドガスが使用されます。一方、GMAW は、消耗品のワイヤ電極とシールドガスを使用して溶接を作成します。このプロセスは GTAW よりも高速で、モネル 400 バーの厚い部分の溶接に適しています。

SMAW は、フラックスでコーティングされた電極を使用して溶接を行う、シンプルで汎用性の高い溶接プロセスです。このプロセスは現場溶接に適しており、モネル 400 バーをさまざまな位置で溶接するために使用できます。 SAW は、粒状のフラックスを使用して溶接領域を覆い、消耗品のワイヤ電極を使用して溶接を作成する、生産性の高い溶接プロセスです。このプロセスは、工業用途でモネル 400 バーの厚い部分を溶接するために一般的に使用されます。

モネル 400 バーの微細構造に対する溶接の影響

溶接は、母材金属とろう材を溶融状態まで加熱し、その後冷却して固化させるという複雑なプロセスです。このプロセス中に、高温と急速な冷却速度により、母材金属と溶接金属の微細構造が大幅に変化する可能性があります。これらの変化は、溶接継手の機械的特性と耐食性に大きな影響を与える可能性があります。

粒子の成長

モネル 400 バーの微細構造に対する溶接の最も重大な影響の 1 つは、結晶粒の成長です。溶接中に母材金属が加熱されると、高温により熱影響部 (HAZ) の粒子が大きくなることがあります。この結晶粒の成長により、HAZ の強度と靭性が低下し、亀裂が発生しやすくなります。結晶粒成長の程度は、溶接プロセス、溶接パラメータ、母材の組成などのさまざまな要因に依存します。

たとえば、GTAW では入熱が比較的低いため、SMAW などの他の溶接プロセスと比較して HAZ が小さくなり、結晶粒の成長も少なくなります。溶接電流、電圧、移動速度などの溶接パラメータを制御することにより、結晶粒の成長を最小限に抑え、溶接継手の機械的特性を向上させることができます。

相変換

モネル 400 バーの微細構造に対する溶接のもう 1 つの影響は、相変態です。モネル 400 は、面心立方晶 (FCC) 結晶構造を持つ単相合金です。ただし、溶接中は高温と急速な冷却速度により、HAZ と溶接金属に相変態が発生する可能性があります。これらの相変態により、シグマ相などの新しい相が形成され、溶接継手の耐食性や機械的特性が低下する可能性があります。

シグマ相の形成は、高入熱で溶接されたモネル 400 バー、または長時間高温にさらされたモネル 400 バーで発生する可能性が高くなります。シグマ相の形成を防ぐには、溶接パラメータを制御し、モネル 400 と互換性のある適切な溶加材を使用することが重要です。

残留応力

また、溶接では、母材と溶接金属の不均一な加熱と冷却により、溶接継手に残留応力が発生します。これらの残留応力は、溶接継手の機械的特性と耐食性に重大な影響を与える可能性があります。残留応力が高いと、特に応力腐食割れ (SCC) が懸念される環境では、割れが発生しやすくなります。

残留応力を軽減するには、溶接前の母材の予熱、適切な溶接シーケンスの使用、溶接後の熱処理など、さまざまな技術を使用できます。母材金属を予熱すると、HAZ と母材間の温度勾配が減少し、残留応力の形成を最小限に抑えることができます。溶接後の熱処理を使用すると、残留応力を軽減し、溶接継手の機械的特性を向上させることができます。

溶接モネル 400 棒の特性に対する微細構造の変化の影響

溶接中に発生する微細構造の変化は、溶接されたモネル 400 バーの機械的特性と耐食性に重大な影響を与える可能性があります。

機械的性質

結晶粒の成長と相変態により、溶接継手の強度と靭性が低下する可能性があります。 HAZ の粒径が大きくなると、降伏強度と極限引張強度が低下する可能性があり、一方、シグマ相の形成により、溶接継手の延性と衝撃靱性が低下する可能性があります。残留応力も、特に外部荷重が存在する場合に、溶接継手の機械的特性の低下に寄与する可能性があります。

溶接されたモネル 400 バーが必要な機械的特性を確実に満たすようにするには、溶接プロセスを制御し、溶接継手の適切な試験と検査を実行することが重要です。超音波検査、放射線検査、磁粉検査などの非破壊検査法は溶接継手の欠陥を検出するために使用でき、一方、引張試験、硬さ試験、衝撃試験などの破壊検査法は溶接継手の機械的特性を評価するために使用できます。

耐食性

溶接中に発生する微細構造の変化も、溶接されたモネル 400 バーの耐食性に影響を与える可能性があります。粒子の成長とシグマ相の形成により、特に孔食や SCC が懸念される環境では腐食に対する感受性が高まる可能性があります。残留応力も腐食亀裂の発生と伝播に寄与する可能性があります。

溶接されたモネル 400 バーの耐食性を維持するには、適切な溶接プロセスと溶加材を使用し、溶接パラメータを制御し、酸洗や不動態化などの適切な溶接後処理を実行することが重要です。酸洗は溶接継手の表面から酸化物層や汚染物質を除去するために使用でき、不動態化は溶接継手の表面に保護酸化物層を形成するために使用でき、これにより耐食性が向上します。

結論と行動喚起

結論として、溶接はモネル 400 バーの微細構造に重大な影響を及ぼし、溶接継手の機械的特性と耐食性に影響を与える可能性があります。モネル 400 バーの微細構造に対する溶接の影響を理解し、溶接プロセスを制御するための適切な措置を講じることにより、要求される性能基準を満たす高品質の溶接継手を製造することが可能になります。

Monel 400 Bars のサプライヤーとして、当社はお客様に高品質の製品と技術サポートを提供することに尽力しています。モネル 400 バーの購入に興味がある場合、または溶接やモネル 400 の特性についてご質問がある場合は、お気軽にお問い合わせください。お客様の要件について話し合い、お客様のアプリケーションに最適なソリューションを見つけるお手伝いをできることを楽しみにしています。

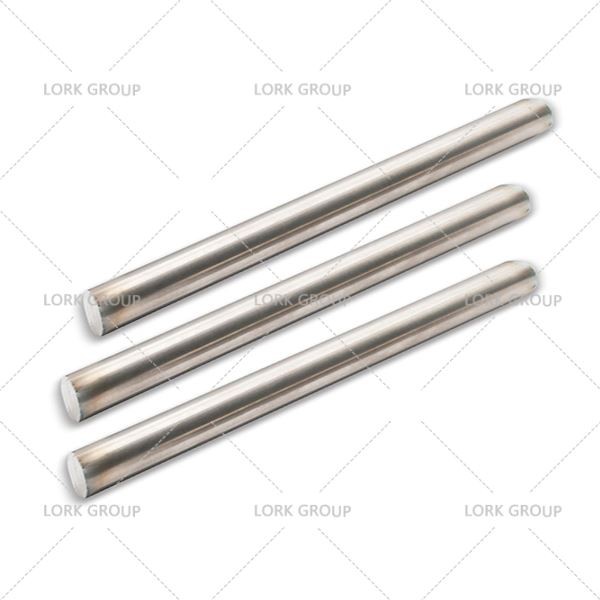

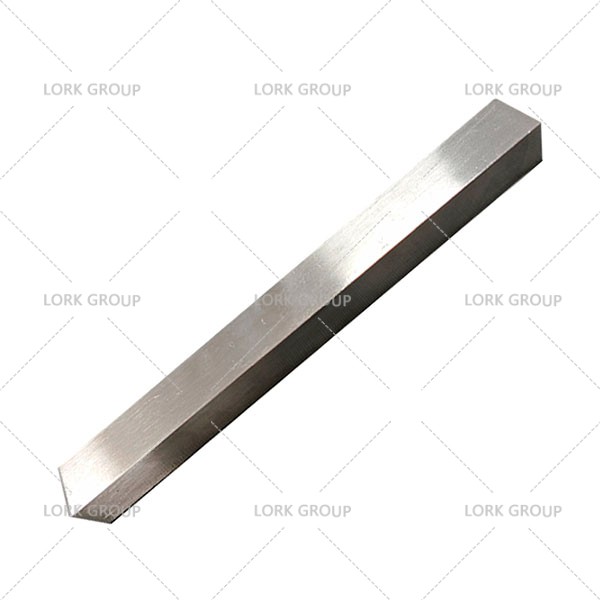

他のニッケル合金のオプションも検討している場合は、次のことに興味があるかもしれません。AMS 5701 / UNS N09706 / インコネル 706 合金、ハステロイ C276 バー、 またはインコネル 706 合金棒。

参考文献

1. ASM ハンドブック、第 6 巻: 溶接、ろう付け、はんだ付け、ASM インターナショナル、1993 年。
2. 「溶接冶金とニッケル基合金の溶接性」、John C. Lippold および David L. Kotecki、Wiley、2005 年。
3. ニッケルとその合金の耐食性、ASM インターナショナル、2000 年。
